| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | OEM |
| সাক্ষ্যদান: | CE;ISO |
| ন্যূনতম চাহিদার পরিমাণ: | বিনিমেয় |
|---|---|
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | শক্ত কাগজ দ্বারা স্টার্ডার্ড এক্সপোর্ট প্যাকিং |
| ডেলিভারি সময়: | 5-10days |
| পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 20,000 প্রতি মাসে পিসি |
| আদর্শ: | ফ্লাশ ডায়াফ্রাম জলরোধী চাপ সেন্সর | চাপ ব্যাপ্তি: | -0 ~ 0.5mH2O, ..., 200mH2O / 0.05bar, .., 20bar |
|---|---|---|---|
| আউটপুট সিগন্যাল: | 4 ~ 20mA, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC, 0.5 ~ 4.5V | সঠিকতা: | 0.1% ফাঃ, 0.25% ফাঃ, 0.5% ফাঃ |
| বিদ্যুৎ সরবরাহ: | 24VDC, 12 ~ 36VDC, 9VDC, 5VDC | চাপ সংযোগ: | KF16 যেমন G1 / 2,1 / 2NPT, PT1 / 2,1 / 2BSP, M20: * 1.5 অন্যান্যের |
| বৈদ্যুতিক সংযোগ: | সংযোগকারী DIN43650, M12x1 সংযোগকারী 4-পিন, তারের সাথে কেবল আউটলেট | Operating Temp. অপারেটিং টেম্প Range পরিসর: | -20 থেকে + 85 ° সে |
| ডায়াফ্রামের উপাদান: | 316L স্টেইনলেস স্টিল, বিকল্প হস্টেলয় সি | সনদপত্র: | সিই, ISO9001 |
| বিশেষভাবে তুলে ধরা: | 10 ভি জলরোধী চাপ ট্রান্সডুসার,ফ্লাশ ডায়াফ্রাম জল স্তর চাপ সংবেদক,4 এমএ ডিজিটাল জলচাপ সংবেদক |
||

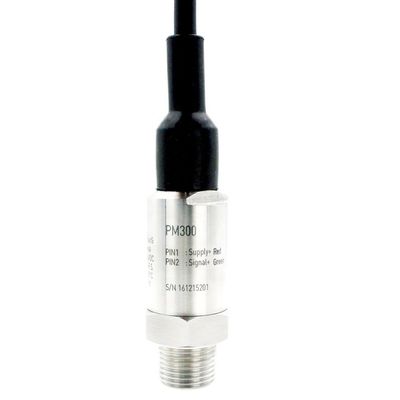

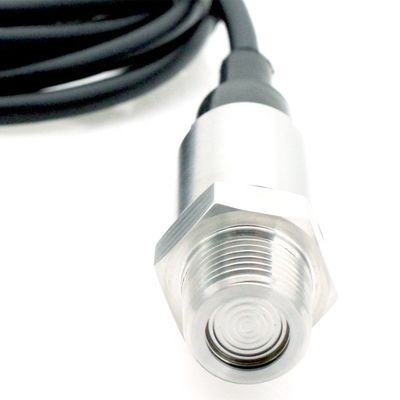

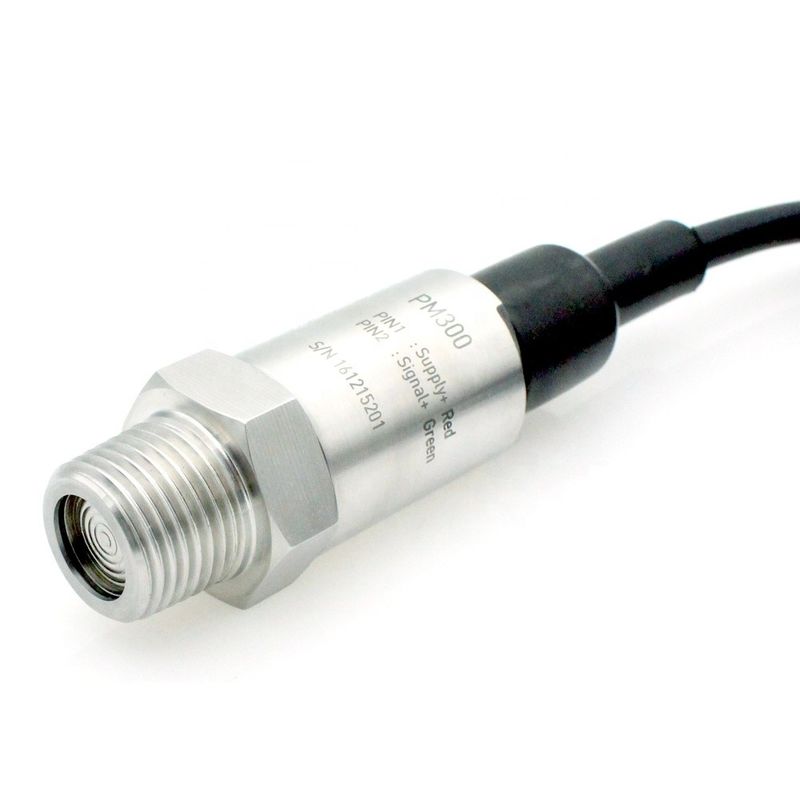

খাদ্য ও পানীয় শিল্পের জন্য ফ্লাশ ডায়াফ্রাম জলরোধী চাপ সেন্সর।
ফ্লাশ ডায়াফ্রাম জলরোধী চাপ সেন্সর উচ্চ মানের সিলিকন পাইজোরিসিটিভ চিপ থেকে তৈরি।ফ্লাশ চাপ সমস্ত প্রক্রিয়া সংযোগ
ট্রান্সমিটারটি স্টেইনলেস স্টিল দিয়ে তৈরি হয়, সম্পূর্ণরূপে ldালাই করা হয় এবং একটি ধনাত্মক সিলের মাধ্যমে চাপ পরিমাপের যন্ত্র থেকে প্রক্রিয়াটিকে মাঝারিভাবে আলাদা করে দেওয়া হয়।ল্যাশ ডায়াফ্রাম জলরোধী চাপ সেন্সর খাদ্য, ফার্মাসিউটিকাল এবং রাসায়নিক তরল চাপ পরিমাপ ফিট করার জন্য ইঞ্জিনিয়ারড নির্ভুলতা হয়।
প্রায় প্রয়োজন মেটাতে বিস্তৃত প্রক্রিয়া সংযোগ এবং বৈদ্যুতিক সংযোগ বিকল্প উপলব্ধ।
বৈশিষ্ট্য
- চাপ পরিমাপ 0 ~ 0.5mH2O, ..., 200mH2O / 0.05bar, .., 20 বার থেকে
- পরম, গেজ এবং সিল গেজ aled
- যথার্থতা: ± 0.5% এফএসও
- ক্রমাঙ্কিত এবং তাপমাত্রা ক্ষতিপূরণ
- ফ্ল্যাশ ডায়াফ্রাম নির্মাণ
- পাইজোরিসিটিভ প্রেসার সেন্সর ডিজাইন
- বিভিন্ন চাপ এবং বৈদ্যুতিক সংযোগ
- আউটপুট 4 ... 20 এমএ, 0 ... 10 ভি, 0 ... 5 ভি এবং অন্যান্য
- আইপি 68 ওয়াটারপ্রুফ
অ্যাপ্লিকেশন
- প্রক্রিয়া নিয়ন্ত্রণ সিস্টেম
- খাদ্য ও পানীয়
- চিকিৎসা
- কাগজ তৈরি
পারফরম্যান্স বিশেষ উল্লেখ
|
স্থিতিমাপ |
মান |
ইউনিট |
|
|
সাধারণ |
চাপ ব্যাপ্তি |
0 ~ 0.5mH2O, ..., 200mH2O / 0.05bar, .., 20bar |
/ |
|
অত্যধিক চাপ |
1.5xFS |
বার |
|
|
পরিবেশগত |
অপারেটিং টেম্প.রেঞ্জ |
-20 থেকে +80 |
° সেঃ |
|
ক্ষতিপূরণ টেম্পারেঞ্জ |
0 থেকে 50 |
° সেঃ |
|
|
কম্পন |
10 |
ছ (২০ থেকে ২০০০ হার্জ) |
|
|
অভিঘাত |
100 |
জি (10ms) |
|
|
আবর্তক |
10x106 |
চক্র |
|
|
বৈদ্যুতিক @ 25 ° C (77 ° F) |
আউটপুট সিগন্যাল /সরবরাহ ভোল্টেজ |
4 ... 20 এমএ: 24 (12 ... 36) ভিডিসি 0 ... 5 ভিডিসি: 24 (12 ... 36) ভিডিসি 1 ... 5 ভিডিসি: 24 (12 ... 36) ভিডিসি 0 ... 10 ভিডিসি: 24 (15 ... 36) ভিডিসি 0.5 ... 4.5 ভিডিসি: 5 ভিডিসি (রেটিওমেট্রিক) |
|
|
লোড প্রতিরোধের |
<(Vs-12) /0.02A (বর্তমান আউটপুট জন্য) > 10 কেΩ (ভোল্টেজ আউটপুট জন্য) |
|
|
|
অন্তরণ প্রতিরোধের |
100 |
MΩ @ 50VDC |
|
|
শারীরিক স্পেসিফিকেশন |
মিডিয়া সামঞ্জস্য |
সমস্ত মিডিয়া 316L এসএসের সাথে সামঞ্জস্যপূর্ণ |
|
|
হাউজিং |
304 স্টেইনলেস স্টিল |
|
|
|
মধ্যচ্ছদা |
316L স্টেইনলেস স্টিল |
|
|
|
সিল রিং |
ভিটন বা এনবিআর |
|
|
|
তেল ভর্তি |
সিলিকন তেল |
|
|
|
সুরক্ষা |
একটি IP68 |
|
|
|
নেট ওজন |
Approx.275g |
|
|
|
Performance1 |
Accuracy2 |
± 0.5 [typ।] |
% এফএসও |
|
টেম্প।কোফ জিরো 3 |
± 1.5 [typ।] |
% এফএসও |
|
|
টেম্প।কোফ স্প্যান 3 |
± 1.5 [typ।] |
% এফএসও |
|
|
দীর্ঘমেয়াদে স্থিতিশীলতা |
± 0.3 [typ।] |
% এফএসও |
|
|
মন্তব্য 1. সমস্ত মান 25 ° C (77 ° F) এ পরিমাপ করা হয় ২.অনৈখিকতা, হিস্টেরেসিস এবং পুনরাবৃত্তিযোগ্যতা সহ। 3. 0 ° C থেকে 50 ° C (32 ° F to122 ° F) 25 ° C (77 ° F) এর রেফারেন্স সহ। তালিকাভুক্ত স্পেসিফিকেশন এবং মাত্রা পূর্ব নোটিশ ছাড়াই পরিবর্তন সাপেক্ষে। |
|||
সংযোগ ডায়াগ্রাম
