| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | OEM |
| সাক্ষ্যদান: | CE;ISO |
| ন্যূনতম চাহিদার পরিমাণ: | বিনিমেয় |
|---|---|
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | শক্ত কাগজ দ্বারা স্টার্ডার্ড এক্সপোর্ট প্যাকিং |
| ডেলিভারি সময়: | 5-10days |
| পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 20,000 প্রতি মাসে পিসি |

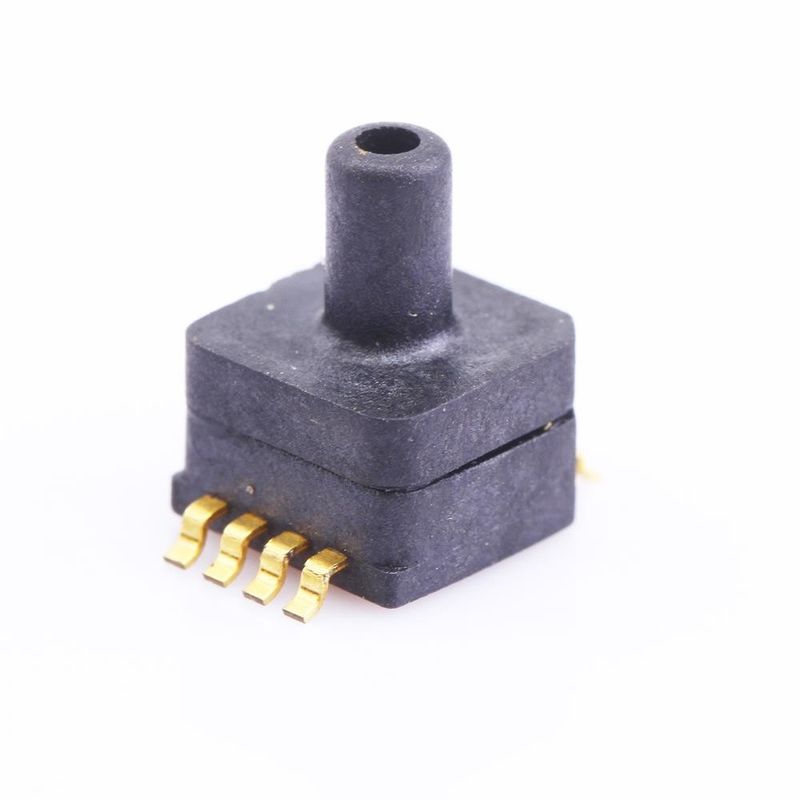

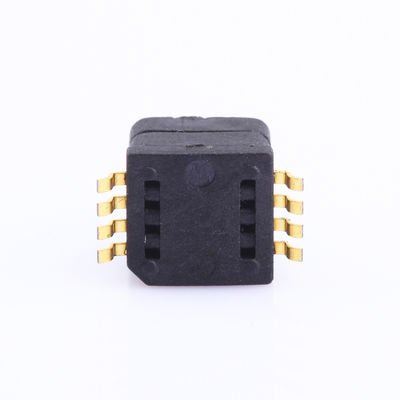

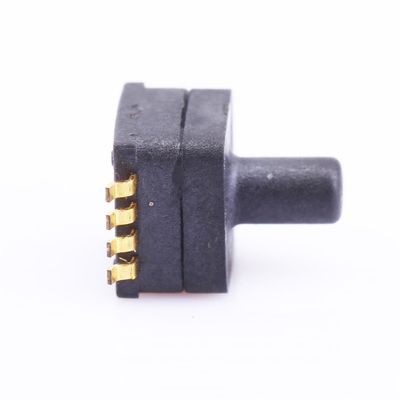

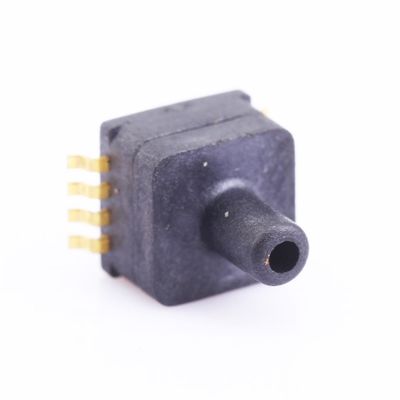

| পণ্যের নাম: | চাপ সেন্সর | চাপ ব্যাপ্তি: | -100kPa ~ 0kPa ... 1000kPa |
|---|---|---|---|
| বিদ্যুৎ সরবরাহ: | 5VDC | আউটপুট সিগন্যাল: | 0.5-4.5V |
| সঠিকতা: | 1% স্প্যানের | চাপ প্রকার: | মজুরির ধরণ |
| পরিমাপক মিডিয়া: | বায়ু এবং অ-ক্ষয়কারী গ্যাস বা বায়ু তরল | ক্ষতিপূরণ টেম্পোর: | 0-60'C |
| কাজের তাপমাত্রা: | -40। 125'C | পরিবেষ্টনকারী টেম্প: | -10 ~ 85'C |
| বিশেষভাবে তুলে ধরা: | সিলিকন জলরোধী চাপ ট্রান্সডুসার,1000 কেপিএ জল স্তর চাপ সংবেদক,4.5V ডিজিটাল জলচাপ সেন্সর |
||
বৈশিষ্ট্য
আবেদন
এয়ার পাম্প, এয়ার কমপ্রেসর, প্রেসার গেজ এবং মিটার ইত্যাদির জন্য
অন্যান্য ক্ষেত্রগুলির জন্য, যেমন মেডিকেল ডিভাইস, মোটরগাড়ি, তরল স্তর, ডাইভিং সরঞ্জাম ইত্যাদি
পারফরম্যান্স প্যারামিটার
অন্যথায় নির্দিষ্ট না করা হলে 25 ± 1 of তাপমাত্রায় 5 ভিডিসির সরবরাহ ভোল্টেজ এবং আর্দ্রতা 25% hum 85% থেকে পরিমাপ করা হয়েছিল।
| পদ | উপাত্ত | একক |
| বিদ্যুৎ সরবরাহ | 5 | VDC |
| আউটপুট সিগন্যাল | 0.5-4.5 (বা কাস্টম দ্বারা) | VDC |
| সঠিকতা | ± 1.0 | % স্প্যানের |
|
জিরো টেম্প |
± 0.03 | % ফাঃ / ℃ |
|
স্প্যান টেম্প |
± 0.03 | % ফাঃ / ℃ |
| দীর্ঘমেয়াদী স্থায়িত্ব (1 বছর) | ± 1 | % স্প্যানের |
| ওভার প্রেসার | 2 এক্স (≤500 কেপিএ) | রেট |
| 1.5 গুণ (≥500kPa) | ||
| ক্ষতিপূরণ টেম্পলেট। |
0 ~ 60/32 ~ 140 |
℃ / ℉ |
| পরিবেষ্টনকারী টেম্প. |
-10 ~ 85/14 ~ 185 |
℃ / ℉ |
| স্টোরেজ টেম্প |
-40 ~ 125 / -40। 257 |
℃ / ℉ |
মাত্রা এবং বৈদ্যুতিন সংযোগ (ইউনিট: মিমি / ইঞ্চি)
পিন সংজ্ঞা
|
1 |
3 |
5 |
7 |
2/4/6/8 |
|
এস্ ডি |
Vdd |
GND |
SCL |
এনসি |
বিঃদ্রঃ:
1, এন / সি পিনগুলি অবশ্যই ভাসমান বামে থাকতে হবে
2, সীসা পিনগুলির সোল্ডারিং: 5 সেকেন্ড সর্বাধিকের জন্য 250'C।
3, 0.1 ইউএফ ক্যাপাসিটার অবশ্যই ভিডিডি এবং জিএনডি-এর মধ্যে সংযুক্ত থাকতে হবে
মন্তব্য
1. সোল্ডারিং এবং সমাবেশের সময় ESD সুরক্ষা প্রয়োগ করুন।
2. ওভারলোড ভোল্টেজ (6.5Vdc) বা কারেন্ট (5 এমএ) ASIC বার্ন করতে পারে।
৩. মাধ্যমটি চাপযুক্ত অংশগুলির সাথে সামঞ্জস্যপূর্ণ হতে হবে।
৪. প্যারামিটার এবং আবেদনের বিষয়ে বিশেষ অনুরোধের জন্য আমাদের সাথে যোগাযোগ করুন।
