| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | OEM |
| সাক্ষ্যদান: | CE;ISO |
| ন্যূনতম চাহিদার পরিমাণ: | বিনিমেয় |
|---|---|
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | শক্ত কাগজ দ্বারা স্টার্ডার্ড এক্সপোর্ট প্যাকিং |
| ডেলিভারি সময়: | 5-10days |
| পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 20,000 প্রতি মাসে পিসি |

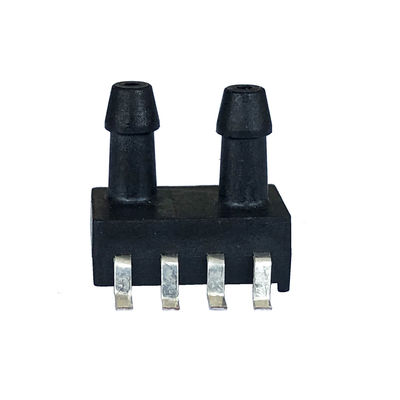

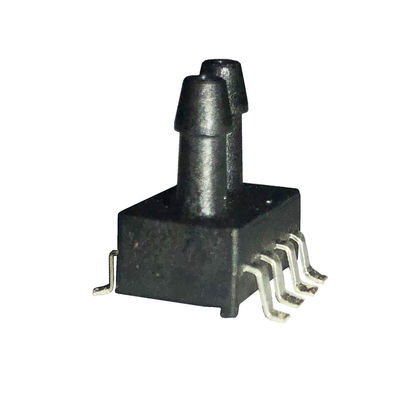

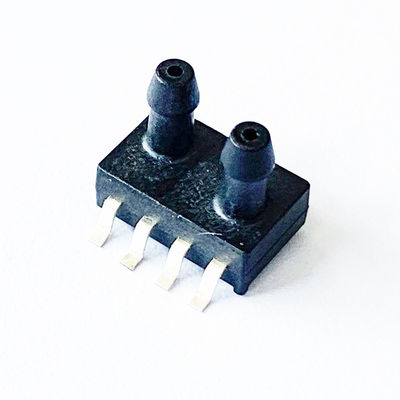

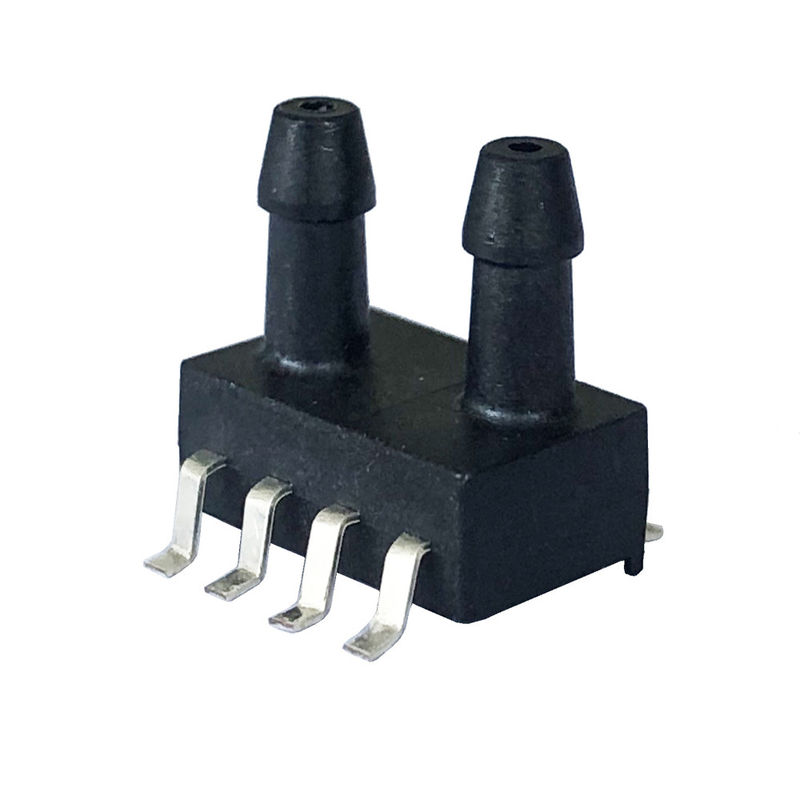

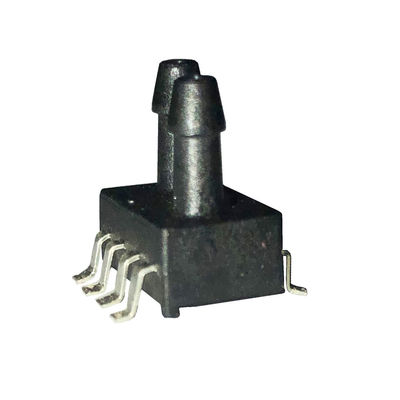

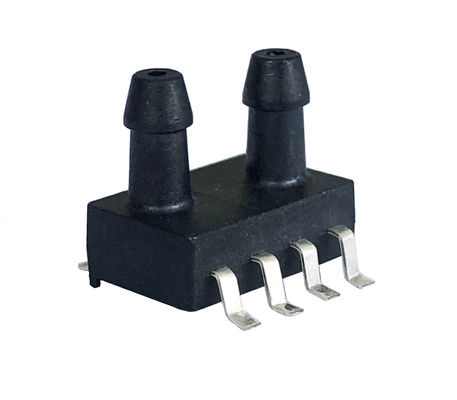

| পণ্যের নাম: | 8 পিন ডিফারেনশিয়াল ইন্টিগ্রেটেড প্রেসার সেন্সর | চাপ ব্যাপ্তি: | -5 ~ 0kPa ... 5KPa |
|---|---|---|---|
| বিদ্যুৎ সরবরাহ: | 5 ভি / 3.3 ভি ইত্যাদি। | আউটপুট: | 0.5-4.5V / 0.2-2.7V ইত্যাদি। |
| সঠিকতা: | ± 2.5% | চাপ প্রকার: | ডিফারেনশিয়াল টাইপ |
| পরিমাপক মিডিয়া: | অ-ক্ষয়কারী গ্যাস বা বায়ুর জন্য | ক্ষতিপূরণ টেম্পোর: | 0-60'C |
| পরিবেষ্টিত তাপমাত্রা: | -10 ~ 85'C | অতিরিক্ত চাপ: | 2X |
| বিশেষভাবে তুলে ধরা: | 5 কেপিএ 8 পিন ডিফ প্রেসার ট্রান্সমিটার,8 পিন 3.3V ডিফারেনশিয়াল প্রেসার সেন্সর,5 কেপিএ 8 পিন ডিফারেনশিয়াল চাপ সেন্সর |
||
বৈশিষ্ট্য
ডিফারেনশিয়াল টাইপ
প্রয়োগ
চিকিত্সা এবং স্বাস্থ্যকর সরঞ্জাম ক্ষেত্রের জন্য, যেমন ভেন্টিলেটর / শ্বাসযন্ত্রের যন্ত্র / শ্বসন, সিপিএপি (ক্রমাগত পজিটিভ এয়ারওয়ে চাপ), স্লিপ অ্যাপনিয়া, স্পিরোমিটারস, গ্যাস প্রবাহ নির্দেশ, বায়ু প্রবাহের মনিটর, হাসপাতালের বিছানা ইত্যাদি
শিল্প ক্ষেত্রের জন্য যেমন এয়ারফ্লো পরিমাপ, এইচভিএসি এবং বায়ুসংক্রান্ত গেজ, গ্যাস প্রবাহের উপকরণ, এক্সস্ট সিস্ট, সিস্টার সুইচ, তরল স্তর পরিমাপ ইত্যাদি।
অন্যান্য ক্ষেত্রগুলির জন্য, যেমন খেলাধুলার সরঞ্জাম, আগুন সুরক্ষা, জৈবিক বিজ্ঞান, গ্রাহক যন্ত্র অ্যাপ্লিকেশন ইত্যাদি
পারফরম্যান্স প্যারামিটার
অন্যথায় নির্দিষ্ট না করা হলে 25 ± 1 of তাপমাত্রায় 5 ডিগ্রি সরবরাহের ভোল্টেজ এবং আর্দ্রতা 25% ~ 85% থেকে পরিমাপ করা হয়েছিল।
| আইটেম | ডেটা | ইউনিট |
| বিদ্যুৎ সরবরাহ | 5 (বা কাস্টম অনুসারে 3.3) | ভি |
| সর্বাধিকউত্তেজনার বর্তমান | ঘ | এমএ |
| আউটপুট সিগন্যাল | 0.5-4.5 (বা 0.0-2.7 বা কাস্টম দ্বারা) | ভি |
| সঠিকতা | ± 2.5 | % স্প্যান |
| টিসিও (টেম্পর। অফসেটের সহগ) | ± 0.03 | % এফএস / ℃ |
| টিসিএস (স্প্যানের অস্থায়ী সহগ) | ± 0.03 | % এফএস / ℃ |
| দীর্ঘমেয়াদী স্থায়িত্ব (1 বছর) | ± 0.5 | % স্প্যান |
| ওভার প্রেসার | 2 এক্স (≤500 কেপিএ) | রেটেড |
| 1.5X (k500kPa) | ||
| ক্ষতিপূরণ টেম্পলেট। | 0 ~ 60/32 ~ 140 | ℃ / ℉ |
| পরিবেষ্টনকারী টেম্প. | -10 ~ 85 / -14 ~ 176 | ℃ / ℉ |
| স্টোরেজ টেম্প | -40। 125 / -40 ~ 257 | ℃ / ℉ |
বৈদ্যুতিন সংযোগ
|
প্রকার |
ঘ |
ঘ |
ঘ |
ঘ |
৫ |
। |
7 |
8 |
|
এনালগ |
এন / সি |
ভিডিডি |
ভুট |
এন / সি |
এন / সি |
এন / সি | এন / সি | জিএনডি |
|
আইআইসি |
এন / সি |
ভিডিডি |
এন / সি |
এন / সি |
এন / সি | এসডিএ | এসসিএল | জিএনডি |
বিঃদ্রঃ:
1, এন / সি পিনগুলি অবশ্যই ভাসমান বামে থাকতে হবে
2, সীসা পিনের সোল্ডারিং: 5 সেকেন্ড সর্বাধিকের জন্য 250'C।
3, দয়া করে ভিডিডি এবং জিএনডি-র মধ্যে 0.1 ইউফ ক্যাপাসিটার যুক্ত করুন
অর্ডার গাইড
মন্তব্য
1. সোল্ডারিং এবং সমাবেশের সময় ESD সুরক্ষা প্রয়োগ করুন।
2. ওভারলোড ভোল্টেজ (6.5Vdc) বা কারেন্ট (5 এমএ) ASIC বার্ন করতে পারে।
৩. মাঝারিটি চাপযুক্ত অংশগুলির সাথে সামঞ্জস্যপূর্ণ হতে হবে।
৪. প্যারামিটার এবং আবেদনের বিষয়ে বিশেষ অনুরোধের জন্য আমাদের সাথে যোগাযোগ করুন।
