| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | OEM |
| সাক্ষ্যদান: | CE;ISO |
| ন্যূনতম চাহিদার পরিমাণ: | বিনিমেয় |
|---|---|
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | শক্ত কাগজ দ্বারা স্টার্ডার্ড এক্সপোর্ট প্যাকিং |
| ডেলিভারি সময়: | 5-10days |
| পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 20,000 প্রতি মাসে পিসি |

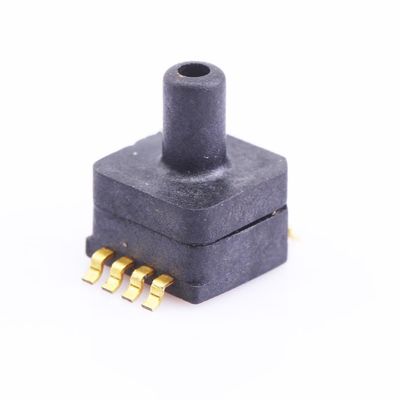

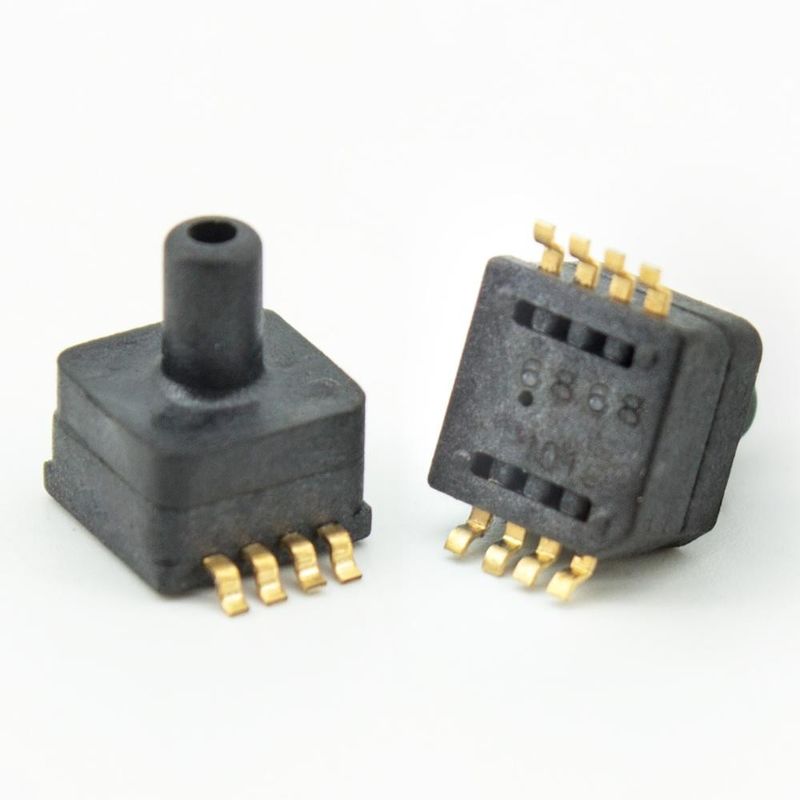

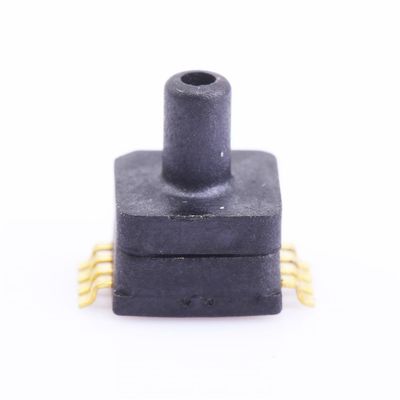

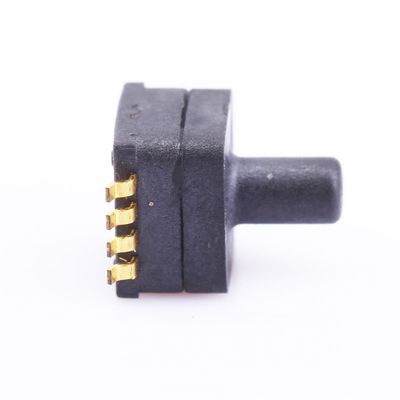

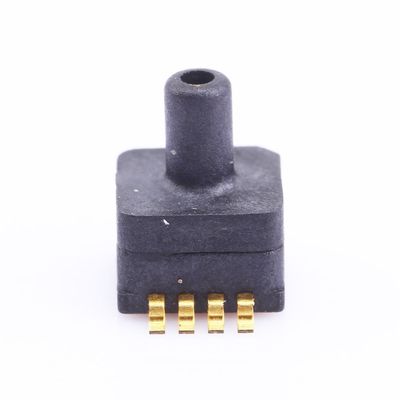

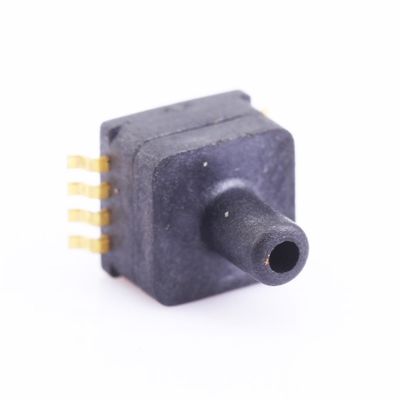

| পণ্যের নাম: | চাপ সেন্সর | চাপ ব্যাপ্তি: | 0 ~ 100 / 700kPa |
|---|---|---|---|
| বিদ্যুৎ সরবরাহ: | 5 ভি বা 3.3 ভি | আউটপুট সিগন্যাল: | 0.5-4.5V (বা 0.2-2.7 বা কাস্টমাইজড) |
| সঠিকতা: | 1% | চাপ প্রকার: | পরম |
| পরিমাপক মিডিয়া: | বায়ু গ্যাস বা তরল | ক্ষতিপূরণ টেম্পোর: | 0-60'C |
| স্টোরেজ অস্থায়ী।: | -40 ~ 150'C | ওভারলোড চাপ: | 2X |
| লক্ষণীয় করা: | 5V atmospheric pressure transmitter,Amplified atmospheric pressure transducer,700kPa sensor atmospheric pressure |
||
বৈশিষ্ট্য
আবেদন
স্বয়ংচালিত ইলেক্ট্রনিক্স ক্ষেত্রের জন্য, যেমন টায়ার প্রেসার মিটার, গাড়ি পাম্প.এটিসি ,.
ব্যারোমিটার, অ্যালটাইমিটার, ভ্যাকুয়াম চাপ পরিমাপ.এটিসি।
প্রেসার মিটার বা প্রেসার কন্ট্রোলার ইত্যাদির জন্য
পারফরম্যান্স প্যারামিটার
অন্যথায় নির্দিষ্ট না করা হলে 25 ± 1 of তাপমাত্রায় 5 ভিডিসির সরবরাহ ভোল্টেজ এবং আর্দ্রতা 25% hum 85% থেকে পরিমাপ করা হয়েছিল।
| পদ | উপাত্ত | একক |
| বিদ্যুৎ সরবরাহ | 5 বা 3.3 | ভী |
| চাপ ব্যাপ্তি | 0 ~ 100/350/700 | kPa |
| আউটপুট সিগন্যাল | 0.5-4.5 (বা কাস্টম দ্বারা) | ভী |
| সঠিকতা | ± 1.0 | % স্প্যানের |
|
জিরো টেম্প |
± 0.03 | % ফাঃ / ℃ |
|
স্প্যান টেম্প |
± 0.03 | % ফাঃ / ℃ |
| দীর্ঘমেয়াদী স্থায়িত্ব (1 বছর) | ± 0.5 | % স্প্যানের |
| অতিরিক্ত চাপ | 2X (≥500kPa) | Reted |
| ক্ষতিপূরণ টেম্পলেট। | 0 ~ 60/32 ~ 140 | ℃ / ℉ |
| পরিবেষ্টনকারী টেম্প. | -10 ~ 85/14 ~ 185 | ℃ / ℉ |
| স্টোরেজ টেম্প | -40 ~ 150 / -40 ~ 302 | ℃ / ℉ |
মাত্রা এবং ইলেট্রিক সংযোগ (ইউনিট: মিমি / ইঞ্চি)
পিন সংজ্ঞা
|
1 |
3 |
7 |
2,4,5,6,8 |
|
আউটপুট |
পাওয়ার + |
GND |
এন / সি |
বিঃদ্রঃ:
1, এন / সি পিনগুলি অবশ্যই ভাসমান বামে থাকতে হবে
2, সীসা পিনগুলির সোল্ডারিং: 5 সেকেন্ড সর্বাধিকের জন্য 250'C।
3, দয়া করে ভিডিডি এবং জিএনডি-র মধ্যে 0.1 ইউএফ ক্যাপাসিটার যুক্ত করুন।
প্রস্তাবিত পায়ের ছাপ
উপরের পায়ের ছাপ লেআউটগুলি রেফ্লো বা ম্যানুয়াল সোল্ডারিংয়ের মাধ্যমে প্রক্রিয়া করার সময় পিসি বোর্ড এবং সেন্সর পিনগুলির মধ্যে সঠিক সোল্ডারিং সংযোগ ইন্টারফেস নিশ্চিত করে।
মন্তব্য
1. সোল্ডারিং এবং সমাবেশের সময় ESD সুরক্ষা প্রয়োগ করুন।
2. ওভারলোড ভোল্টেজ (6.5Vdc) বা কারেন্ট (5 এমএ) ASIC বার্ন করতে পারে।
৩. মাধ্যমটি চাপযুক্ত অংশগুলির সাথে সামঞ্জস্যপূর্ণ হতে হবে।
৪. প্যারামিটার এবং আবেদনের বিষয়ে বিশেষ অনুরোধের জন্য আমাদের সাথে যোগাযোগ করুন
